胸部ファントム N-1 “ラングマン”

監修・指導：
滋賀医科大学放射線医学講座教授村田喜代史
滋賀医科大学医学部医学科講師新田哲久

縦隔、肺野構造などを解剖学的に正確に再現しています。また、肺野内の肺血管を立体的に配置しており、正面、側面からの臨床画像に近似した単純Ｘ線撮影画像が得られる、X線ファントムです。

評価項目

胸部単純X線撮影
縦隔、肺野構造などを解剖学的に正確に再現しています。また、肺野内の肺血管を立体的に配置しており、正面、側面からの臨床画像に近似した単純Ｘ線撮影画像が得られます。
CT撮影
CT撮影に有効な挙上体位をしています。CT値と大きさの異なる模擬腫瘍の設定により、CT画像の画質評価（結節性病変、びまん性肺疾患）ができます。
画像読影
肺野部は着脱式のため任意の位置に模擬腫瘍を取り付け、単純X線撮影とCT撮影の画像比較が行えます。また肺野部を直接確認できるので、模擬腫瘍の位置など画像と比較して三次元的に理解を深めることができ、読影技術向上のための実習ができます。
核医学
別売部品のご利用で、核医学にも対応したファントムになります。

X-線撮影

模擬腫瘍取り付けイメージ

模擬腫瘍

CT値3種・大きさ5種計15点

サイズ：直径 3, 5, 8, 10, 12mm (計 15個)
ホワイト：約 HU-800
ペールオレンジ: 約 HU-630
クリーム: 約 HU＋100

画像

拡張性

核医学用別売品

チェストプレート

41337-010

チェストプレートをお使いいただくことにより、より体格の大きな方の画像を得ることができます。前後で30mmずつ、計60mmの厚みを増すことが可能です。

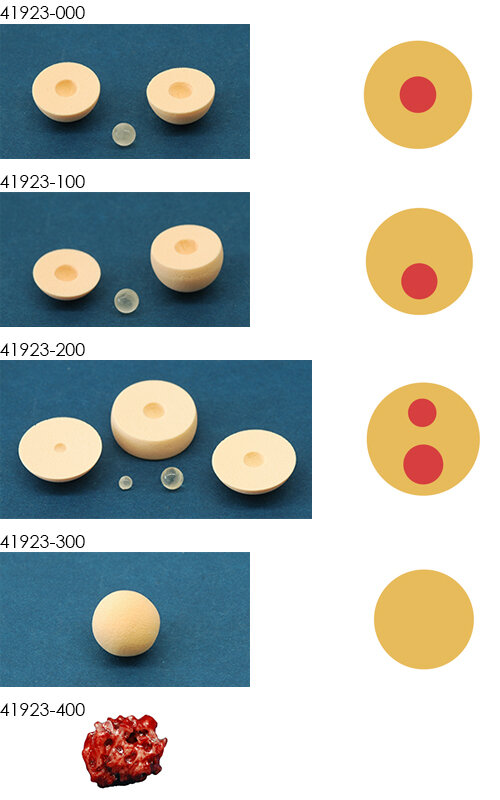

PH-58 すりガラス陰影ファントム

均一なすりガラス陰影（pure GGO）、一部軟部組織を含むすりガラス陰影（mixed GGO）を表現した模擬腫瘍ファントムです。
サイズやCT値の異なる4タイプに加え、臨床のCTデータから形状を再現した3D GGOファントムが含まれています。GGO検出にかかわる研究や読影トレーニングにご利用ください。GGOファントムは、胸部ファントムN-1に装着してご使用いただくことができます。

製品詳細：
https://www.kyotokagaku.com/jp/products_data/ph-58/

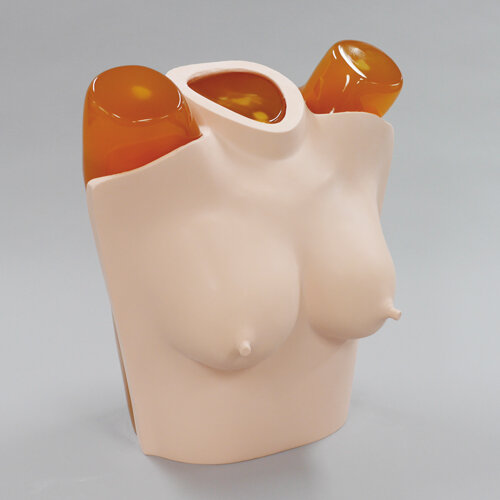

【NEW】胸部ファントムN-1用乳房プレート

41337-090

胸部ファントムN-1ラングマンに装着してお使いいただけます。
女性の胸部レントゲン撮影における乳房の吸収・乳頭の画質に与える影響を再現することができます。

製品詳細：
https://www.kyotokagaku.com/jp/products_data/ph1_breast/

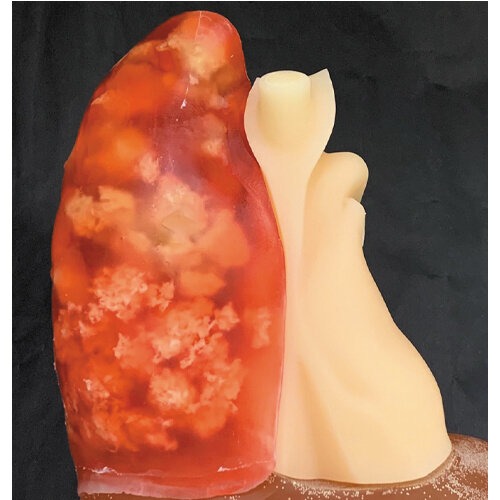

【参考品】胸部ファントムN-1用肺炎モジュール

実際の肺炎に近い画像を再現できる胸部ファントムです。
※ご要望に応じて製造のご対応をさせていただきます。

製品詳細：
https://www.kyotokagaku.com/jp/products_data/pneumonia/

「胸部ファントム N1」の薦め

胸部単純X線写真は、胸部CTとともに肺がん診療に欠かすことが出来ないモダリティーです。現在CTの進歩は目覚ましく、小さな結節や淡い陰影の結節が多数発見されています。胸部単純X線写真は一見無力であるかのように感じられます。しかし、注意深く読影すると多くの病変が胸部単純X線写真で見えていることが分かります。

一方、淡い陰影を呈する病変でないにもかかわらず、見えにくい病変があることも事実です。これらの病変は、病変の部位と性状構造の重なりが大きく影響しています。
この胸部ファントムの構造上の特徴は、今までの胸部ファントムと異なり、縦隔、肺野構造を解剖学的にできるだけ忠実に再現しており、かつ縦隔、肺野構造が取り外し可能で模擬病変を任意の部位に設置できることです。

従来の胸部ファントムは、機器の性能評価や撮影条件の設定、撮影技術の向上を主な目的としていましたが、これらの機能のほかに放射線科医の胸部単純X線写真の読影能力向上にも貢献するものと考えております。

指導・監修：
村田喜代史　滋賀医科大学放射線医学講座教授
新田哲久　滋賀医科大学医学部医学科講師
